Optimizers niet langer nodig dankzij bypass-diode

Hoe werkt zo een bypass diode ?

Bypass diodes worden aan het zonnepaneel toegevoegd en fungeren als een kortere weg voor de stroom die rond beschaduwde cellen stroomt. Als alle cellen niet in de schaduw staan en gelijk presteren, staat de bypass-diode in de omgekeerde richting en gedraagt die zich als een open circuit. Dat heeft geen invloed op de opbrengst.

Als een cel is beschaduwd, wordt de bypass diode geactiveerd en wordt de stroom rond de aangetaste cel geleid waardoor de onbeschaduwde cellen onaangetast blijven.

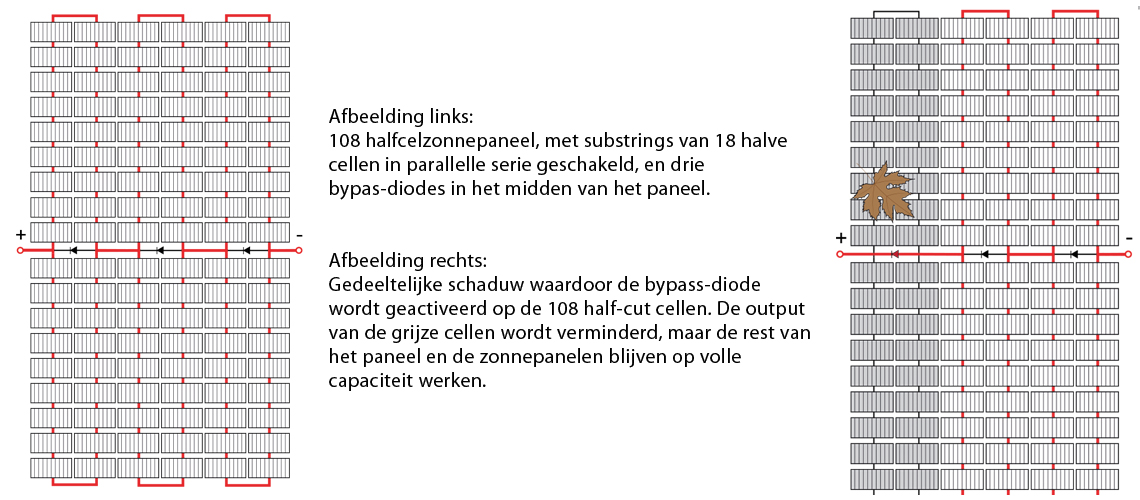

In de praktijk worden niet aan elke cel bypass diodes toegevoegd. Clearline Fusion zonnepanelen maken gebruik van een nieuwere zonnepaneelstructuur met respectievelijk 120 of 108 rechthoekige cellen die zijn aangesloten op substrings van zes gelijke groepen. De rechthoekige cellen worden vaak “half-cut cellen” genoemd omdat ze gemaakt worden door een vierkante zonnecel in twee helften te snijden. Deze opstelling resulteert in een verbetering van de werkingsefficiëntie en duurzaamheid van het paneel. De cellen zijn verdeeld in zes substrings waarbij paren substrings parallel zijn verbonden om het paneel in een bovenste helft en een onderste helft te verdelen.

De duurzaamheid wordt verbeterd omdat de kortere cellen minder kwetsbaar zijn als het paneel wordt blootgesteld aan buigkrachten (bijvoorbeeld windbelasting of bij installatiehantering).

Panelen met half-cut cellen hebben ook drie bypass-diodes in het paneel, waarbij elke diode bij activering twee substrings omzeilt.

Als één cel of een paar aangrenzende cellen in een substring beschaduwd is, wordt de bypass-diode voor de substring geactiveerd en kan er stroom langs de volgende substring stromen. Het uitgangsvermogen van de omzeilde substrings gaat verloren, maar de substrings die niet worden omzeild blijven op vol vermogen genereren, zowel in het beschaduwde paneel als in alle andere panelen in de reeks.
